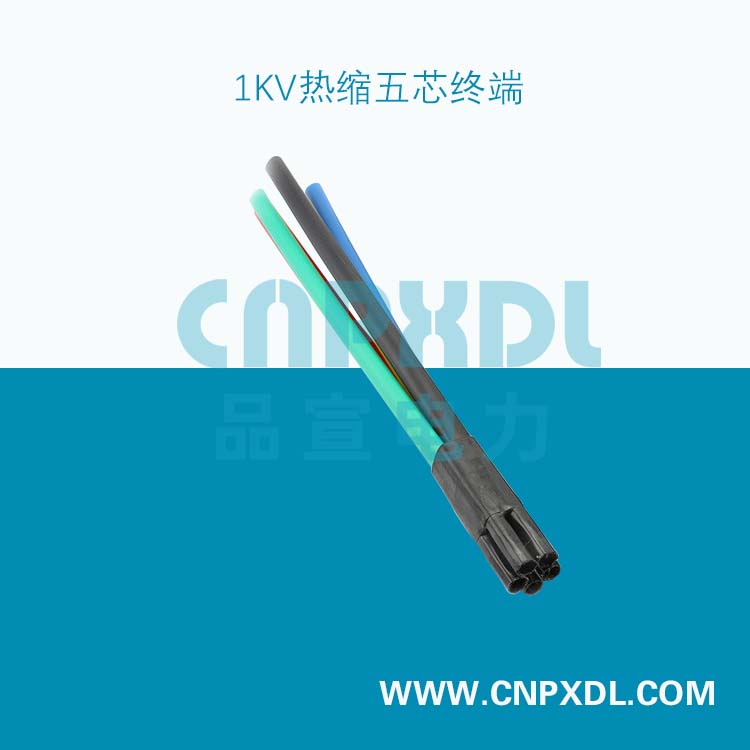

1KV热缩五芯终端

更新时间:2021-05-08 13:37:42

1KV热缩终端/中间/一、二、三、四、五芯产品参数以及选型表
产品特性:
·重量轻、安装方便、运行可靠·防水设计、双应力控制、屏蔽/绝缘一体
·-50℃ - 95℃温度条件下,使用寿命超过20年
·收缩率:径向≥50%、轴向≤10%·收缩温度:120℃ - 140℃
安装说明:
1、剥除电缆外护套:量取电缆拉直长度600mm,剥除电缆外护层。留50mm铠装,剥除550mm的铠装及内垫层。
2、安装支套:分开线芯,将指套牢牢套至根部,然后从中间向两端加热,使其完全收缩。(注:若是(3+1)芯、(4+1)芯、(3+2)芯电缆,则应先在地线端套入两根或一根垫管,加热收缩后再套入指套。)
3、安装端子:在线芯末端量取端子孔深加5mm长度,剥除线芯绝缘,然后按压端子,用锉刀或砂纸抛光端子表面,擦拭干净。

详细介绍

1KV热缩终端/中间/一、二、三、四、五芯产品参数以及选型表

产品特性:

·重量轻、安装方便、运行可靠·防水设计、双应力控制、屏蔽/绝缘一体

·-50℃ - 95℃温度条件下,使用寿命超过20年

·收缩率:径向≥50%、轴向≤10%·收缩温度:120℃ - 140℃

安装说明:

1、剥除电缆外护套:量取电缆拉直长度600mm,剥除电缆外护层。留50mm铠装,剥除550mm的铠装及内垫层。

2、安装支套:分开线芯,将指套牢牢套至根部,然后从中间向两端加热,使其完全收缩。(注:若是(3+1)芯、(4+1)芯、(3+2)芯电缆,则应先在地线端套入两根或一根垫管,加热收缩后再套入指套。)

3、安装端子:在线芯末端量取端子孔深加5mm长度,剥除线芯绝缘,然后按压端子,用锉刀或砂纸抛光端子表面,擦拭干净。

1kV热缩电缆终端、中间规格及选型表

名称

型号

规 格(mm2)

1kV单芯终端头

SY-1/1.0

10-16

SY-1/1.1

25-50

SY-1/1.2

70-120

SY-1/1.3

150-240

SY-1/1.4

300-400

1kV二芯终端头

SY-1/2.0

10-16

SY-1/2.1

25-50

SY-1/2.2

70-120

SY-1/2.3

150-240

SY-1/2.4

300-400

1kV三芯终端头

SY-1/3.0

10-16

SY-1/3.1

25-50

SY-1/3.2

70-120

SY-1/3.3

150-240

SY-1/3.4

300-400

1kV四芯终端头

SY-1/4.0

10-16

SY-1/4.1

25-50

SY-1/4.2

70-120

SY-1/4.3

150-240

SY-1/4.4

300-400

1kV五芯终端头

SY-1/5.0

10-16

SY-1/5.1

25-50

SY-1/5.2

70-120

SY-1/5.3

150-240

SY-1/5.4

300-400

4、安装绝缘管:清洁线芯绝缘表面和指套,套入绝缘管,使绝缘管的下端搭接指套根部,上端包住端子的压痕,然后由下向上加热,直至绝缘管完全收缩。
